產品介紹

高吸程礦用臥式多級泵主要用于礦山主排水泵。是我公司總結多年來的礦山主排水泵應用經驗，應用三維水泵設計技術開發的專利產品。以往大流量礦用多級泵在標準大氣壓下吸程 4 米左右，尤其是大流量水泵，汽蝕余量在 5-6m 以上。在高海拔地區大氣壓低，吸程只有 2-3 米。水泵不能正常工作，造成水泵汽蝕損壞，影響采礦生產。而我們的高吸程礦用多級泵。吸程可達 5-7 米。且不需要增加配套功率。使水泵容易引水，水泵不汽蝕，水倉設計不受約束，是礦山主排水泵更新?lián)Q代產品。

型號意義

性能范圍

流量：60-1450m³/h

揚程：90-1990m

結構說明

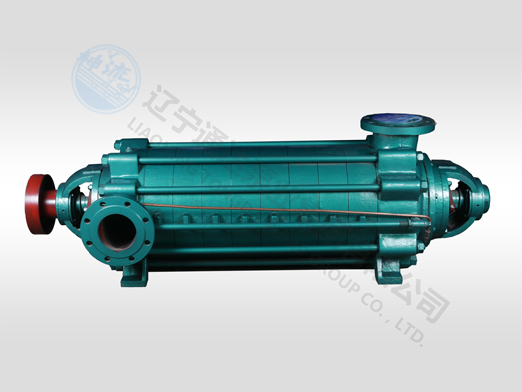

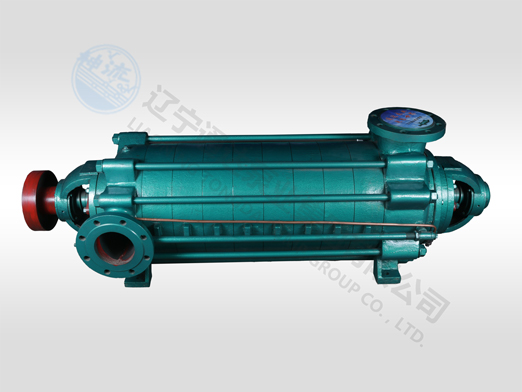

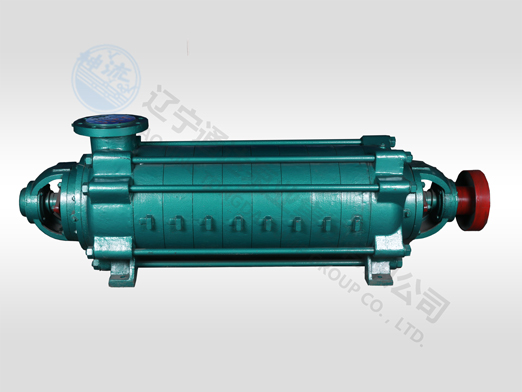

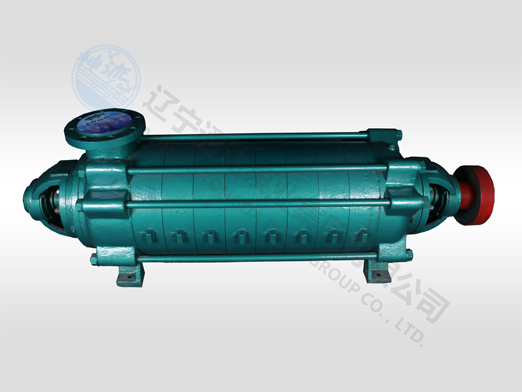

D、MD、DF等系列高吸程泵為臥式安裝，吸入口水平，排出口垂直向上。泵的吸入段、中段、吐出段用拉緊螺栓聯結成一體。泵由吸入段、中段、吐出段、葉輪、軸、導葉、導葉套和平衡盤等主要零部件組成。轉子的軸向力由平衡盤平衡，軸承采用滾動軸承，用潤滑脂潤滑。軸封采用填料密封或機械密封。在密封腔中通入有一定壓力的水起水封作用。從驅動端方向看，泵為順時針方向旋轉。

主要用途

D型高吸程單吸多級臥式離心泵供輸送清水或物理及化學性質類似于清水的其它液體之用。介質溫度不大于80℃，它適用于礦山排水和工廠、城市建筑供水，遠距離輸水等場合。
MD型高吸程單吸多級耐磨泵是在D型泵基礎上改進設計的一種耐磨多級離心泵。MD型泵環保節能，耐磨性好，壽命長，特別適用于礦山排水，輸送固體顆粒含量不大于1.5%(顆粒直徑小于0.5mm）的礦井水及其他類似液體，液體溫度不高于80℃。

DF型高吸程單吸多級耐腐蝕泵供輸送溫度-20℃-80℃不含固體顆粒，有腐蝕性的液體。主要用于化工、石油、冶金、輕工、印染、制藥、環保、海水淡化。海上采油及礦山等工業部門。
