型號意義

性能范圍

流量：6.3-1450m³/h

揚程：17-1990m

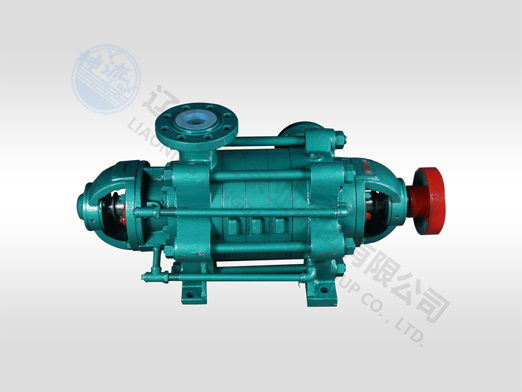

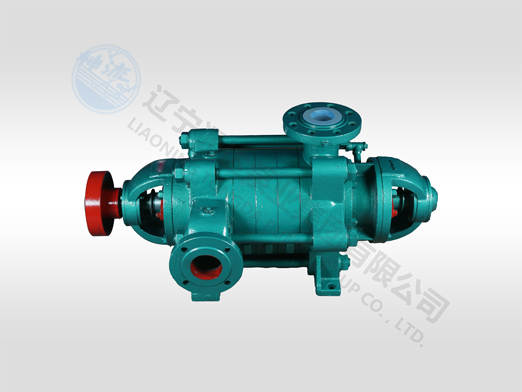

結構說明

D、DG、MD、DF等系列為臥式安裝，吸入口水平(DG垂直向上)，排出口垂直向上。泵的吸入段、中段、吐出段用拉緊螺栓聯結成一體。泵由吸入段、中段、吐出段、葉輪、軸、導葉、導葉套和平衡盤等主要零部件組成。轉子的軸向力由平衡盤平衡，軸承采用滾動軸承，用潤滑脂潤滑。軸封采用填料密封或機械密封。在密封腔中通入有一定壓力的水起水封作用。從驅動端方向看，泵為順時針方向旋轉。

主要用途

D型泵供輸送清水或物理及化學性質類似于清水的其它液體之用。介質溫度不大于80℃，它適用于礦山排水和工廠、城市建筑供水，遠距離輸水等場合。
