型號意義

性能范圍

流量：6.3-1450m³/h

揚程：17-1990m

結構說明

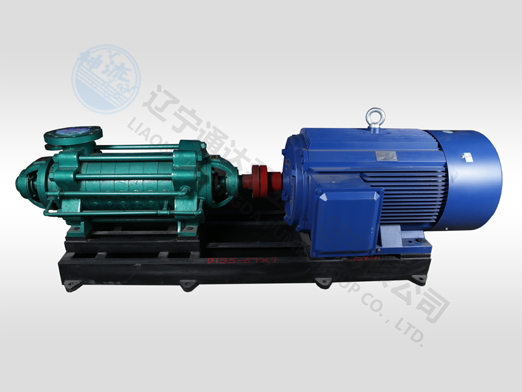

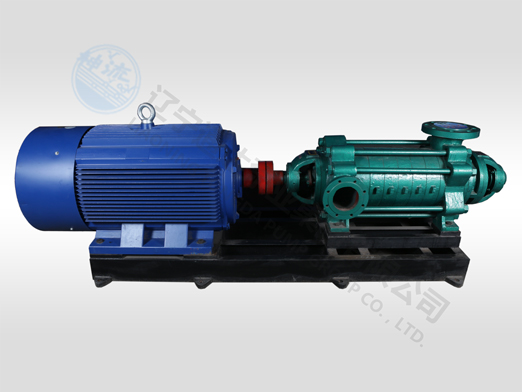

D、DG、MD、DF等系列為臥式安裝，吸入口水平(DG垂直向上)，排出口垂直向上。泵的吸入段、中段、吐出段用拉緊螺栓聯結成一體。泵由吸入段、中段、吐出段、葉輪、軸、導葉、導葉套和平衡盤等主要零部件組成。轉子的軸向力由平衡盤平衡，軸承采用滾動軸承，用潤滑脂潤滑。軸封采用填料密封或機械密封。在密封腔中通入有一定壓力的水起水封作用。從驅動端方向看，泵為順時針方向旋轉。

主要用途

MD型單吸多級耐磨泵是在D型泵基礎上改進設計的一種耐磨多級離心泵。MD型泵高效節能，耐磨性好，壽命長，特別適用于礦山排水，輸送固體顆粒含量不大于1.5%(顆粒直徑小于0.5mm)的礦井水及其他類似液體，液體溫度不高于80℃。
